케이와이는 1959년 설립이래 지난 50년간 세계수준의 컴프레셔를 제공하기 위해 최선을 다하고 있습니다.

시스템

에너지 절약 시스템

에너지 절약 시스템

공압에너지
공압에너지 진단 및 분석
컴프레셔의 가동률 분석은 컴프레셔의 운전패턴을 1~7일간 수집하여 에너지 절감이 가능한 예상 금액을 산출하는 프로그램입니다.
  • 가동률 분석화면
  • 가동률 리포트화면
에너지 진단분석 예시 75kW (100Hp)
항목 단위 내용 비고
가동률 % 54 (부하/무 부하)*100
년간 근무일 Day 310
전력 단가 110
부하 전력비용 32,600,000
무 부하 전력비용 14,000,000 에너지절감 금액
(절감률 30%)
총 전력비용 46,600,000
공압에너지 절감 사례 / 섬유산업
  • 공기압축기 용량 : 75 kW (100 hp)
  • 연간 가동시간 : 24/일 * 320/년 = 7,680hr
  • 전력 단가 : 120원
  • 부하율 : 70%
  • 부하 전력비용 : 75kW x 7,680Hr x 120 x 0.7 = 48,384,000원/년
  • 무부하 전력비용 : 37.5kW x 7,680Hr x 120 x 0.3 = 10,368,000원/년
  • 년간에너지 비용 : 48,384,000 + 10,368,000 = 58,752,000원/년
에너지 개선비용 : 10,368,000원/년
공기압축기 통합관리시스템
공기압축기 통합관리시스템

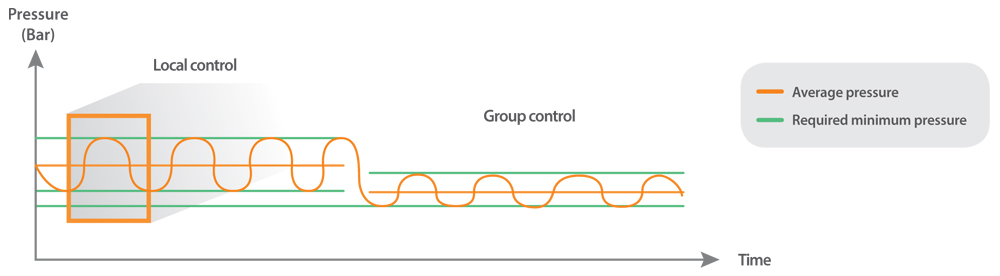

복수대의 공기압축기를 운전시 문제점은 공기압축기가 독립적으로 운전되어 불필요한 에너지 손실이 발생하게 됩니다.
통합제어시스템은 Master Controller가 되어 개별로 운전중이던 공기압축기를 통합운전(Group control)하여 최적의 운전으로 15% ~ 35% 에너지 절감을 할 수 있습니다.

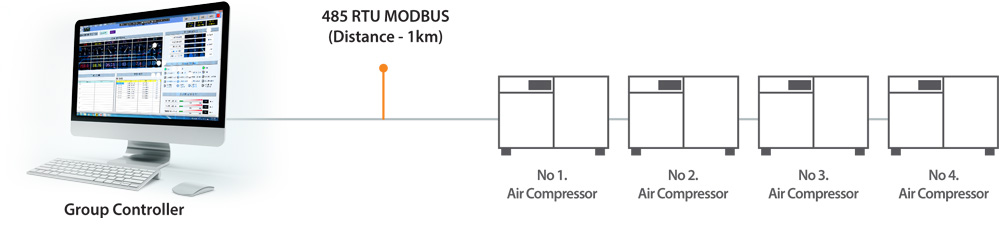

공기압축기 통합관리시스템 구성
공기압축기 통합관리시스템 주요기능
  • 원격감시
    운전상태 확인 / 실시간 압력 모니터링
  • 원격제어
    개별운전 정지 가능
  • Backup 운전
    컴프레셔 고장 시 Backup 운전
  • 통신기반
    RS485TU 통신기반 제어 최대 거리 1km
  • 가동률 제어
    컴프레셔 가동시간 일정하게 유지
  • 유지보수비용 절감
    년간 유지보수 비용절감

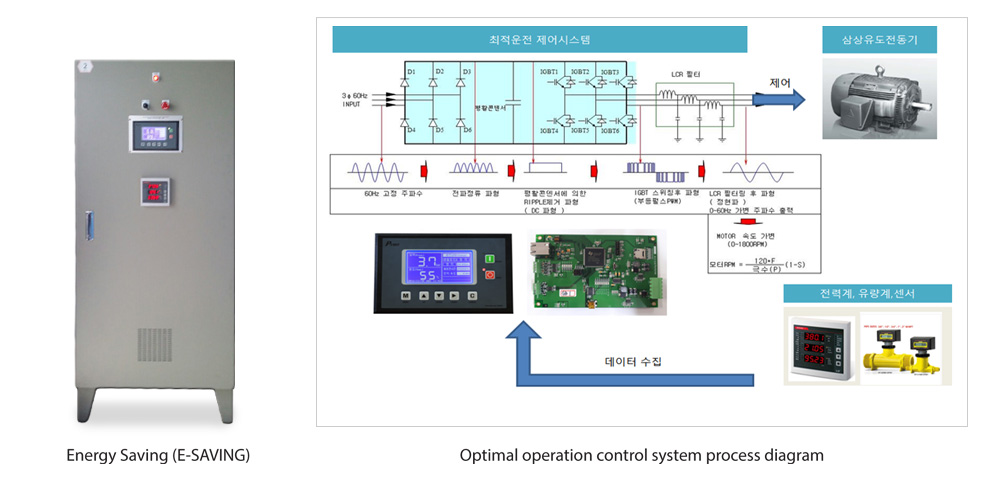

공기압축기 최적운전 제어시스템
산업부문에서 정속으로 운전되고 있는 삼상유도전동기(팬,펌프,블로워,압축기) 및 설비에 센서(압력,온도,유량,전력)를 설치하고 수집한 정보를 이용하여 최적운전 제어시스템의 제어로 불필요한 에너지 낭비를 줄이고 온실가스를 저감시키며 실시간 모니터링을 통한 관리를 함으로서 즉각적인 확인 및 제어통제로 생산성이 향상됩니다.
※ 좌·우로 스크롤 할 수 있습니다.
제품모델 ES22 ES37 ES55 ES75 ES110 ES160
압축기정격(HP) 30 50 75 100 150 200
압축기정격(kW) 22 37 55 75 110 160
압축기정격(A)
45 75 110 152 223 325
외형치수(mm) 600(W)×550(D)×1500(H) 700(W)×650(D)×1700(H) 800(W)×750(D)×1800(H)
주요기능
  • 1. 공기압축기 전용 인버터 적용 및 통신 제어로 에너지 절감 극대화
  • 2. 공기압축기 전용 PID적용으로 압축기 토크에 최적화
  • 3. 인버터 전용 제어기 PEMS적용으로 안정적인 압축기 및 인버터 제어
  • 4. 공기수요량 저하시 ECO운전 기능
  • 5. 독립적인 온도센서 ,압력센서 적용
  • 6. 인버터 유지보수시 By-Pass기능
공기압축기 전용 질량 유량계
공기압축기의 효율(비동력)을 측정하기 위해 유량계 설치가 필수사항이며
공기압축기 효율(비동력) = 유량 생산에 소요되는 동력 즉 (kW/㎥/min)으로 정의됨.
압축상태 유체의 온도·압력이 변화하는 조건에서 유체의 보정계수 없이 열역학적 계산방법으로 유량컴퓨터의 연산처리를 통해 유량을 도출하여 사용자가 원하는 에너지를 제어할 수 있는 질량유량계 독자 개발.
  • 공기압축기 통합관리시스템 구성
  • 유량계 모니터링 전용 프로그램
공기압축기 전용 모니터링 프로그램
공기압축기 데이터 모니터링 시스템은 인터넷(Internet)접속으로 최적운전 제어시스템의 상태 및 정보를 웹서버(Web server)로 실시간 전송하고 수집된 정보를 데이터베이스화 하여 삼상유도전동기의 상태 및 운전환경, 에너지소모량 등의 자료를 5년간 저장하고 관리할수 있도록 합니다.
  • 에너지 사용현황 실시간 모니터링 화면
  • 공기압축기 실시간 모니터링 화면
